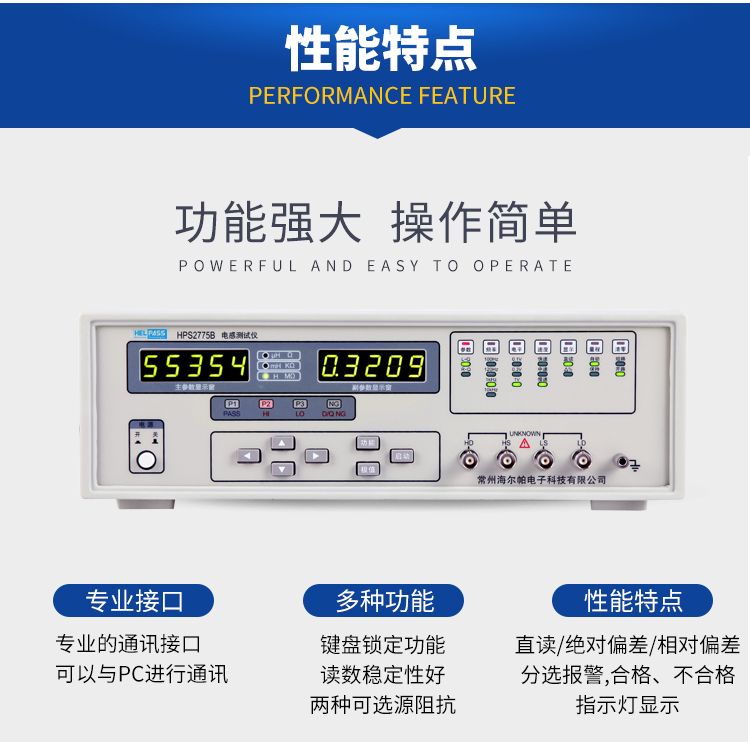

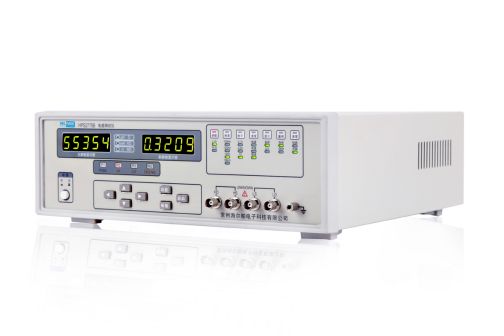

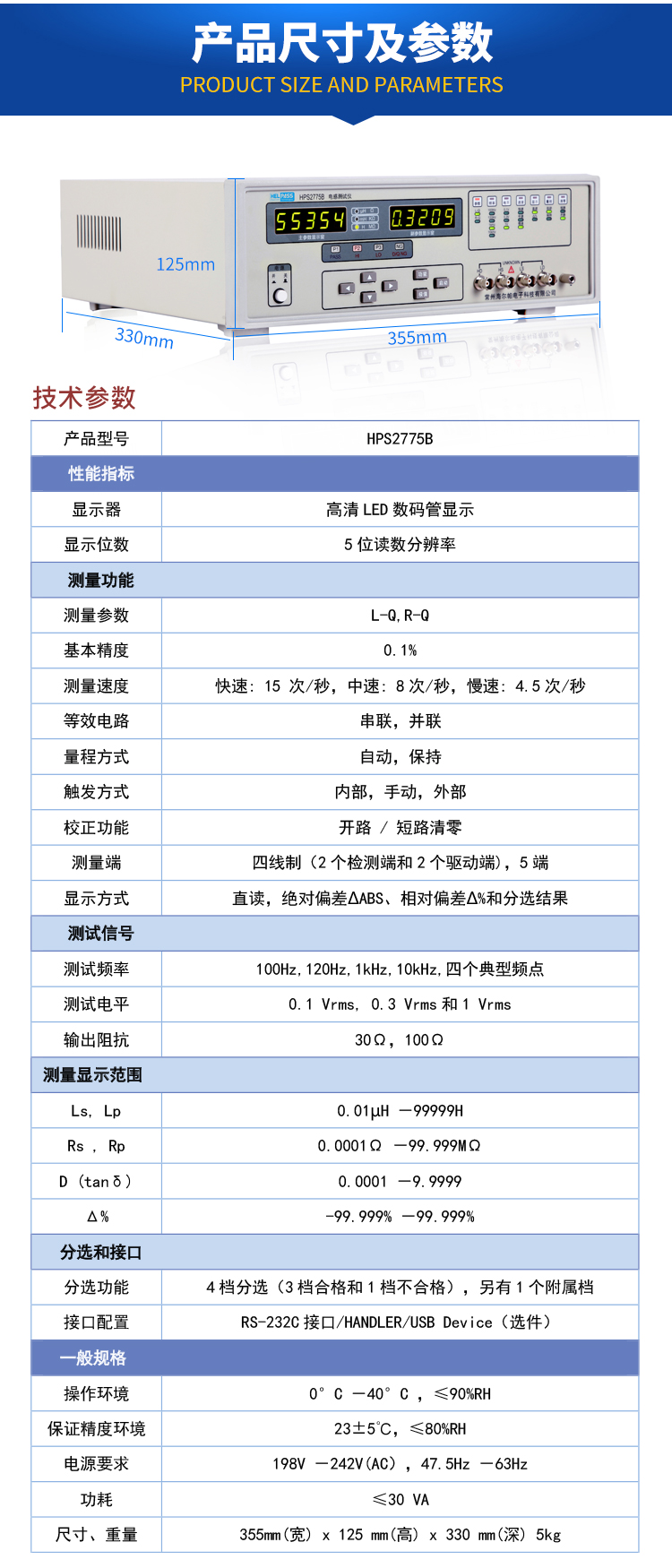

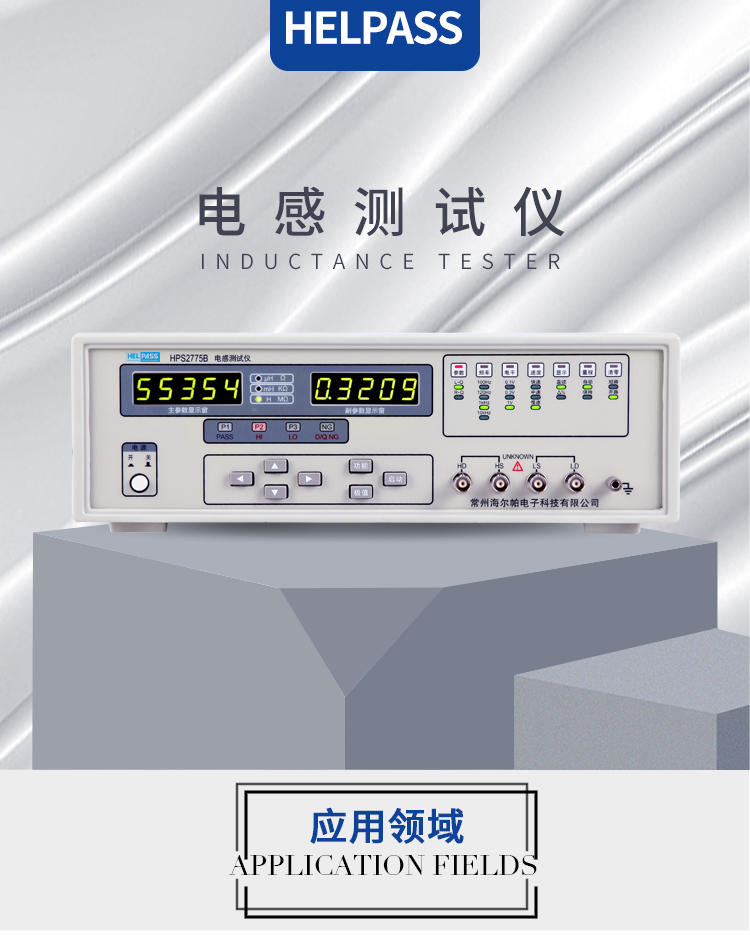

| 产品型号 | HPS2775B |
|---|
| 性能指标 |
| 显示器 | 高清LED数码管显示 |
| 显示位数 | 5位读数分辨率 |
| 测量功能 |
| 测量参数 | L-Q,R-Q |
| 基本精度 | 0.1% |
| 测量速度 | 快速: 15 次/秒，中速: 8次/秒，慢速: 4.5次/秒 |
| 等效电路 | 串联，并联 |
| 量程方式 | 自动，保持 |
| 触发方式 | 内部，手动，外部 |
| 校正功能 | 开路 / 短路清零 |
| 测量端 | 四线制（2个检测端和2个驱动端)，5端 |
| 显示方式 | 直读，绝对偏差?ABS、相对偏差?%和分选结果 |
| 测试信号 |
| 测试频率 | 100Hz,120Hz,1kHz,10kHz,四个典型频点 |
| 测试电平 | 0.1 Vrms, 0.3 Vrms和1 Vrms |
| 输出阻抗 | 30Ω，100Ω |
| 测量显示范围 |
| Ls, Lp | 0.01μH －99999H |
| Rs , Rp | 0.0001Ω －99.999MΩ |
| D (tanδ) | 0.0001 －9.9999 |
| Δ% | -99.999% －99.999% |
| 分选和接口 |
| 分选功能 | 4档分选（3档合格和1档不合格），另有1个附属档 |

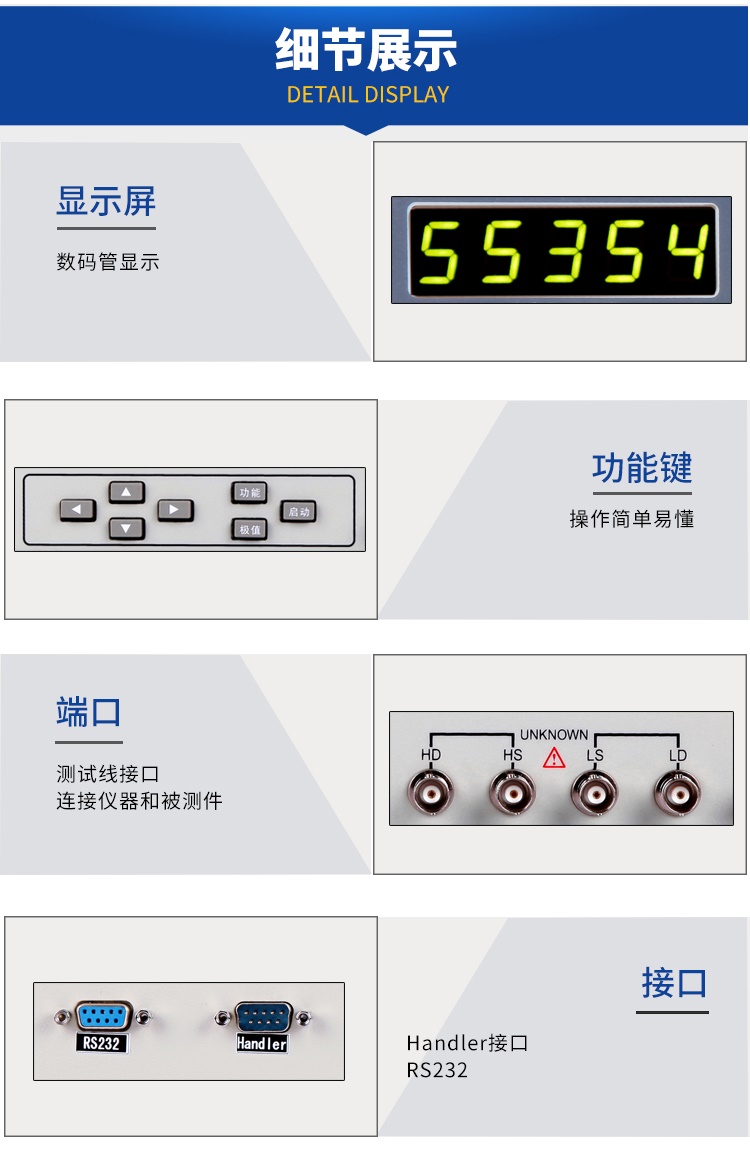

| 接口配置 | RS-232C接口/HANDLER/USB Device（选件） |
| 一般规格 |
| 操作环境 | 0°C －40°C ，≤90%RH |
| 保证精度环境 | 23±5℃，≤80%RH |
| 电源要求 | 198V －242V(AC），47.5Hz －63Hz |
| 功耗 | ≤30 VA |
| 尺寸、重量 | 355mm(宽) x 125 mm(高) x 330 mm(深) 5kg |
标配附件
? 用户手册
? 测试报告
? 保修卡和合格证
? HPS110 AC电源线
? HPS105 RS232通讯线缆
? PLC接线端子
? HPS28000A 镀金短路片
? HPS28001 四端开尔文夹测试线
? HPS28002 径向元件盒
选配附件
? HPS101 USB转RS232通用串口线（1.8米）
? HPS28003 SMD贴片元件测试钳
? HPS28003A SMD贴片元件测试钳
? HPS28004 SMD贴片专用测试夹具
? 专用定制型软件：上位机数据采集软件（根据用户需求定制）
